El cajón de concreto reforzado es un elemento prefabricado de concreto reforzado y de sección cuadrada o rectangular. Diseños bajo normas

      NMX-C-499-ONNCCE

    ASTM-1433-M

    N-CMT-3-07-16 SCT

    AREMA

Aplicaciones

• pasos inferiores
• drenajes transversales
• galerías de servicios
• grandes conducciones
• encauzamientos
• desagües
• carreteras
• líneas férreas
• aeropuertos
• colectores

Existen 3 tipos de cajón

• Cajón de marco cerrado. (una sola pieza)

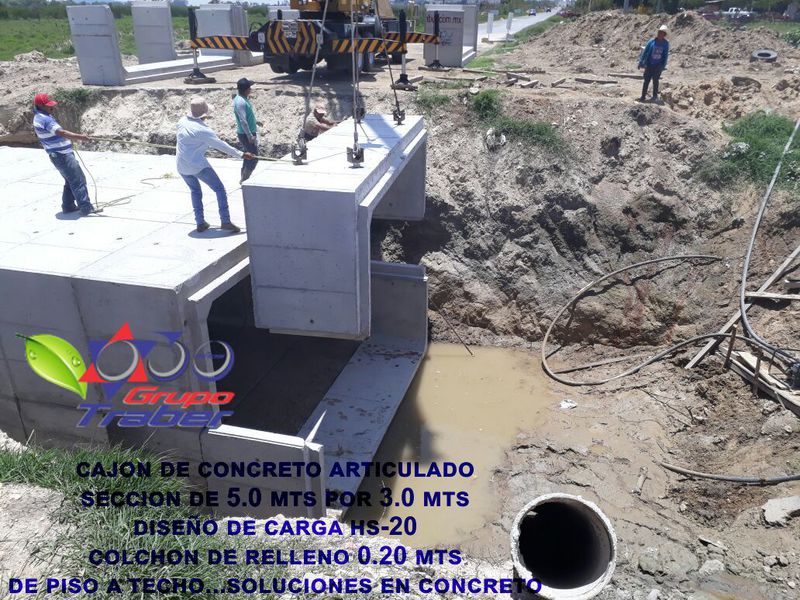

• Cajón de marco articulados. (dos piezas)
• Cajón de marco cerrado de doble celda. (una sola pieza con 2 celdas unidades entre si)

Los cajones de concreto prefabricado pueden cubrir múltiples dimensiones en función de la luz interior requerida, la altura de tierras y el tráfico que deba soportar.

En cada proyecto se efectúa un cálculo de su armado.

Actualmente estamos diseñando cajones de concreto que sean más fácil de instalar y manipular de acuerdo a las herramientas de trabajo con las que disponga en el mercado.

La norma NMX-C-499-ONNCCE

especifica los requisitos y directrices para la fabricación, manejo e instalación de tubos de concreto reforzado, destinados a la conducción de aguas residuales y pluviales. Esta norma es clave para garantizar la calidad y durabilidad de las tuberías, asegurando un rendimiento óptimo en diversas condiciones operativas.

Características Principales:

• Materiales: Define los materiales necesarios para fabricar concreto reforzado que sea resistente y duradero.

• Requisitos de Fabricación: Establece procedimientos y controles de calidad durante la producción de los tubos.

• Especificaciones Técnicas: Incluye dimensiones, resistencia a la compresión y otros parámetros técnicos.

• Métodos de Ensayo: Detalla las pruebas necesarias para verificar el cumplimiento de las especificaciones.

Beneficios:

• Calidad Garantizada: Asegura un alto nivel de calidad y fiabilidad en los tubos de concreto.

• Durabilidad: Las especificaciones técnicas garantizan que los tubos soporten condiciones adversas y prolonguen su vida útil.

• Seguridad y Eficiencia: Cumplir con NMX-C-499-ONNCCE asegura que las tuberías sean seguras y eficientes para sistemas de alcantarillado y drenaje.

Esta norma es esencial para cualquier proyecto de infraestructura.

La norma ASTM-1433-M

establece las especificaciones para los cajones de concreto reforzado, utilizados en sistemas de drenaje y alcantarillado. Esta norma garantiza que los cajones cumplan con los requisitos necesarios para soportar cargas y condiciones operativas exigentes.

Características Principales:

• Material: Concreto reforzado de alta resistencia.
• Diseño: Secciones monolíticas que aseguran una estructura robusta y continua.
• Aplicaciones: Utilizados en alcantarillas, desagües pluviales y sistemas de alcantarillado.
• Especificaciones Técnicas: Incluye dimensiones, resistencia a la compresión y otros parámetros técnicos necesarios para su desempeño óptimo.

Beneficios:

• Alta Resistencia: Diseñados para soportar grandes cargas y presiones.
• Durabilidad Extrema: Resistentes a la corrosión y al desgaste, asegurando una larga vida útil.
• Eficiencia en Instalación: Diseño que permite una instalación rápida y efectiva, reduciendo costos y tiempos de construcción.
• Cumplimiento Normativo: Fabricados conforme a la norma ASTM-1433-M, garantizando su calidad y desempeño en proyectos de construcción.

La norma N-CMT-3-07-16 SCT

establece los lineamientos para la fabricación y uso de cajones de concreto hidráulico reforzado, diseñados para aplicaciones en obras de drenaje y alcantarillado. Estos cajones se caracterizan por su durabilidad y capacidad para soportar cargas pesadas, lo que los hace ideales para infraestructuras críticas.

Características Principales:

• Material: Fabricados con concreto hidráulico reforzado.
• Diseño: Secciones cuadradas o rectangulares, diseñadas para formar una estructura robusta y continua.
• Aplicaciones: Utilizados en sistemas de drenaje pluvial, alcantarillado y obras de infraestructura vial.
• Especificaciones Técnicas: Cumplen con requisitos de resistencia a la compresión y otros parámetros técnicos según la norma.

Beneficios:

• Alta Resistencia: Capaces de soportar grandes cargas y presiones.
• Durabilidad: Resistencia a la corrosión y al desgaste, asegurando una vida útil prolongada.
• Eficiencia en Instalación: Diseño que permite una instalación rápida y eficiente, reduciendo tiempos y costos de construcción.
• Cumplimiento Normativo: Fabricados conforme a la norma N-CMT-3-07-16 SCT, garantizando su calidad y desempeño.

Esta norma es esencial para proyectos de infraestructura que requieren soluciones duraderas y eficientes para el manejo de aguas y desechos.

La Asociación Americana de Vías Férreas e Ingeniería de Mantenimiento (AREMA, por sus siglas en inglés) es una organización internacionalmente reconocida que establece normas y recomendaciones para el diseño, construcción y mantenimiento de infraestructuras ferroviarias.

Resumen de la Norma de Diseño AREMA

Las normas de diseño de AREMA proporcionan guías detalladas para asegurar la seguridad, eficiencia y durabilidad de los sistemas ferroviarios. A continuación, te presento un resumen de los aspectos más relevantes:

1. Geometría de la Vía

• Curvas Horizontales y Verticales: Establece criterios para el diseño de curvas, incluyendo radios mínimos y peraltes adecuados para diferentes velocidades y tipos de trenes.
• Pendientes y Gradientes: Define los gradientes máximos permitidos para garantizar la tracción y frenado seguros de los trenes.
• Ancho de Vía: Especifica el espaciamiento estándar entre rieles para asegurar la compatibilidad y estabilidad del material rodante.

2. Estructura de la Vía

• Rieles: Normas sobre tipos de rieles, perfiles y materiales recomendados para soportar cargas y velocidades específicas.
• Durmientes (Traviesas): Define materiales (madera, concreto, acero) y dimensiones de los durmientes para garantizar una adecuada distribución de cargas.
• Balasto y Sub-balasto: Especificaciones sobre materiales granulares para proporcionar estabilidad, drenaje y amortiguación.

3. Puentes y Estructuras

• Diseño Estructural: Criterios para el diseño de puentes y viaductos, considerando cargas dinámicas, fatiga y resistencia a eventos sísmicos.
• Materiales de Construcción: Recomendaciones sobre el uso de acero, concreto reforzado y otros materiales estructurales.

4. Señalización y Control

• Sistemas de Señalización: Estándares para señales luminosas, semáforos y dispositivos de advertencia para garantizar operaciones seguras.
• Control de Tráfico: Lineamientos para sistemas de control de tráfico centralizado y tecnologías de comunicación.

5. Cruces a Nivel y Seguridad

• Pasos a Nivel: Normativas para el diseño seguro de cruces entre vías férreas y carreteras, incluyendo barreras y señalización.
• Protecciones: Requisitos para dispositivos de protección como luces intermitentes y alarmas sonoras.

6. Cargas y Esfuerzos

• Carga por Eje y Línea: Especifica las cargas máximas permitidas por eje y por línea para asegurar la integridad de la vía.
• Esfuerzos Térmicos: Consideraciones sobre dilatación térmica de los rieles y métodos para su mitigación.

7. Mantenimiento de la Vía

• Programas de Inspección: Recomendaciones para inspecciones periódicas visuales y técnicas no destructivas.
• Procedimientos de Mantenimiento: Guías para reparación, reemplazo y mejora de componentes de la vía.

8. Consideraciones Ambientales

• Drenaje y Control de Erosión: Normas para sistemas de drenaje efectivos y prácticas para prevenir la erosión del terreno.
• Control de Ruido y Vibraciones: Medidas para minimizar el impacto acústico y vibratorio en áreas pobladas.

9. Material Rodante

• Compatibilidad con la Vía: Especificaciones para garantizar que las características del material rodante sean compatibles con el diseño de la vía.
• Perfil de Ruedas y Flancos: Estándares para perfiles de ruedas que aseguren un contacto óptimo con los rieles.

10. Normativas Especiales

• Zonas Sísmicas: Lineamientos adicionales para el diseño en áreas con actividad sísmica.
• Climas Extremos: Consideraciones para regiones con temperaturas extremas, nieve, hielo o altas temperaturas.

Importancia de las Normas AREMA

• Seguridad: Garantizan que todas las operaciones ferroviarias se realicen de manera segura para los pasajeros, el personal y las mercancías.
• Estandarización: Promueven la uniformidad en el diseño y construcción, facilitando la interoperabilidad entre diferentes redes ferroviarias.
• Eficiencia Operativa: Al seguir estas normas, se optimiza el desempeño de los trenes y se minimizan los costos de mantenimiento a largo plazo.
• Adaptabilidad: Las normas se actualizan regularmente para incorporar nuevas tecnologías y prácticas innovadoras en la ingeniería ferroviaria.

Aplicación de las Normas

Las normas AREMA son utilizadas por ingenieros civiles y ferroviarios para diseñar y construir infraestructuras que cumplan con los más altos estándares de calidad. Son esenciales para:

• Diseño de Nuevas Líneas: Proporcionan guías desde la planificación hasta la implementación de vías férreas.
• Rehabilitación y Mantenimiento: Ayudan en la evaluación y mejora de infraestructuras existentes.
• Formación y Capacitación: Sirven como material educativo para profesionales y estudiantes en el campo de la ingeniería ferroviaria.

Consideraciones Finales

Si bien este es un resumen general, las normas AREMA son detalladas y técnicas, abarcando una amplia gama de aspectos específicos. Para proyectos particulares o un entendimiento más profundo, es recomendable consultar directamente los manuales y publicaciones oficiales de AREMA o trabajar con profesionales especializados en ingeniería ferroviaria.

 cajones con machihembrado en su ensamble es fundamental en proyectos de construcción e infraestructura, y te explicaré detalladamente por qué.

1. Seguridad y Estabilidad Estructural

El machihembrado, también conocido como unión macho-hembra, permite que los cajones encajen de forma precisa y segura entre sí. Esta conexión firme ofrece varias ventajas:

• Distribución Uniforme de Cargas: Al encajar perfectamente, las fuerzas y cargas se distribuyen de manera homogénea a lo largo de toda la estructura, reduciendo puntos de tensión que podrían causar fallos.
• Resistencia a Movimientos: Proporciona mayor resistencia a movimientos laterales y verticales, esencial en zonas sísmicas o con asentamientos del terreno.
• Integridad Estructural: Evita desplazamientos entre elementos, asegurando que la estructura actúe como un todo sólido.

2. Estanqueidad y Protección Ambiental

• Prevención de Fugas: El ensamble machihembrado reduce espacios entre los cajones, minimizando filtraciones de agua o contaminantes.
• Protección del Suelo y Aguas Subterráneas: Al evitar fugas en sistemas de drenaje o alcantarillado, se protege el medio ambiente de posibles contaminaciones.

3. Facilidad y Rapidez de Instalación

• Alineación Automática: El diseño macho-hembra guía el correcto posicionamiento de los cajones, facilitando la alineación sin esfuerzos adicionales.
• Reducción de Tiempos: Se agiliza el proceso de montaje, lo que conlleva ahorros significativos en mano de obra y costes asociados.
• Menor Necesidad de Equipos Especializados: Al simplificar el ensamblaje, no se requieren herramientas o maquinaria compleja para la instalación.

4. Durabilidad y Mantenimiento Reducido

• Mayor Vida Útil: Las conexiones sólidas y estancas aumentan la durabilidad de la estructura frente a condiciones adversas como humedad, presión del terreno y cargas dinámicas.
• Menos Mantenimiento: Al reducir el riesgo de filtraciones y movimientos, disminuye la necesidad de reparaciones o intervenciones futuras.

5. Adaptabilidad y Modularidad

• Flexibilidad en el Diseño: Los cajones con machihembrado permiten crear estructuras modulares que se adaptan a diferentes configuraciones y longitudes según las necesidades del proyecto.
• Expansiones Fáciles: Si en el futuro se requiere ampliar o modificar la estructura, el sistema permite hacerlo de manera sencilla y eficiente.

6. Cumplimiento de Normativas y Estándares de Calidad

• Regulaciones Vigentes: En muchas regiones, el uso de ensambles machihembrados es obligatorio para ciertos tipos de construcciones, asegurando así el cumplimiento de normas de seguridad y calidad.
• Certificaciones: Proveedores que ofrecen cajones con este sistema suelen cumplir con certificaciones que garantizan la resistencia y adecuación de los materiales utilizados.

7. Beneficios Económicos

• Ahorro en Costos a Largo Plazo: Aunque inicialmente puede implicar una inversión ligeramente mayor, los beneficios en durabilidad y menores costes de mantenimiento lo compensan.
• Valor Agregado al Proyecto: Una construcción de calidad superior añade valor al proyecto, lo que puede ser beneficioso en términos de imagen corporativa y confianza de clientes o inversores.

8. Aplicaciones Comunes

• Infraestructura de Drenaje y Alcantarillado: Garantiza la correcta conducción de aguas residuales y pluviales sin filtraciones.
• Pasos Subterráneos y Canalizaciones: En carreteras, ferrocarriles y obras civiles donde se requieren estructuras resistentes y seguras.
• Conductos para Servicios Públicos: Electricidad, telecomunicaciones y otros servicios que necesitan protección y accesibilidad.

En resumen, el uso de cajones con ensamble machihembrado es crucial para asegurar:

• Integridad estructural y seguridad.
• Eficiencia en la instalación y costos operativos.
• Protección ambiental y cumplimiento normativo.

Este sistema aporta una serie de ventajas que repercuten positivamente en la calidad y sostenibilidad de los proyectos de construcción.

Si estás involucrado en un proyecto que considera el uso de estos cajones, te recomiendo:

• Consultar con expertos: Ingenieros civiles y estructurales pueden brindarte asesoría específica para tu caso.
• Seleccionar proveedores de confianza: Asegúrate de que los materiales cumplen con las normativas y estándares de calidad.
• Evaluar las necesidades del proyecto: Analiza las condiciones del terreno, cargas esperadas y otros factores que puedan influir en la elección del sistema de ensamble.
