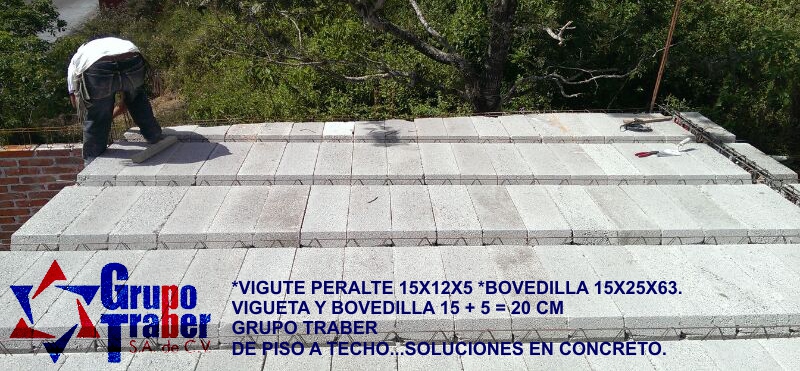

Sistema de losa Vigueta-Bovedilla















Es un sistema estructural formado por componentes portantes prefabricados.

Se compone de:

  1. vigueta componente portante resistente del sistema.
  2. Bovedilla es el componente aligeran te de relleno este se apoya directamente en las viguetas. Estas son fabricadas con densidad inferior a la del concreto.
  • Bovedilla de cemento, arena pómez.
  • Bovedilla de poli estireno.



Propiedades:



  • Aislamiento térmico.
  • Aislamiento acústico.

Peralte:  será en función del claro a cubrir.



El Sistema de Losa Vigueta-Bovedilla es una solución constructiva eficiente y versátil utilizada en la edificación de techos y entrepisos. Este sistema se compone de viguetas prefabricadas de concreto y bovedillas, que juntas forman una estructura resistente y ligera.

Características Principales:

  • Viguetas Prefabricadas: Fabricadas con concreto reforzado, las viguetas proporcionan la resistencia estructural necesaria para soportar cargas.

  • Bovedillas: Elementos ligeros que se colocan entre las viguetas, hechos de diversos materiales como concreto aligerado o poliestireno expandido, aportando aislamiento térmico y acústico.

  • Ligereza: La combinación de viguetas y bovedillas reduce el peso total de la losa, facilitando su manejo e instalación.

  • Eficiencia Constructiva: Permite una instalación rápida, reduciendo tiempos y costos de construcción.

Ventajas:

  • Resistencia: Proporciona una alta resistencia estructural, adecuada para soportar cargas pesadas.

  • Aislamiento: Ofrece excelentes propiedades de aislamiento térmico y acústico, mejorando el confort del edificio.

  • Economía: La prefabricación de los elementos reduce los costos de mano de obra y materiales.

  • Versatilidad: Puede adaptarse a diferentes tipos de proyectos, desde viviendas unifamiliares hasta edificios de gran envergadura.

Aplicaciones:

  • Edificación Residencial: Utilizado en la construcción de viviendas y apartamentos.

  • Edificación Comercial e Industrial: Ideal para estructuras de gran escala como oficinas, fábricas y almacenes.

  • Proyectos de Renovación: Adecuado para reforzar y renovar estructuras existentes.

Este sistema es una opción eficiente y confiable para la construcción de techos y entrepisos, garantizando durabilidad y confort en cualquier tipo de proyecto.

MANUAL VIGUETA Y BOVEDILLA 2012 GRUPO TRABER
MANUAL DE COLOCACIÓN DE VIGUETA Y BOVEDILLAS
MANUAL VIGUETA Y BOVEDILLA 2012 GRUPO TR[...]
Documento Adobe Acrobat [3.6 MB]
FICHA TECNICA VIGUETA 5 X 12 X 15
FICHA TECNICA VIGUETA 5 X 12 X 15.jpg
Imagen JPG [2.3 MB]
FICHA TÉCNICA DE BOVEDILLA 15 X 25 X 63
FICHA TECNICA DE BOVEDILLA 15 X 25 X 63.[...]
Imagen JPG [2.0 MB]
FICHA TÉCNICA DE BOVEDILLA 21 X 25 X 58
FICHA TECNICA DE BOVEDILLA 21 X 25 X 58.[...]
Imagen JPG [2.1 MB]
FICHA TECNICA VIGUETA 5 X 12 X 21
FICHA TECNICA VIGUETA 5 X 12 X 21.jpg
Imagen JPG [2.3 MB]

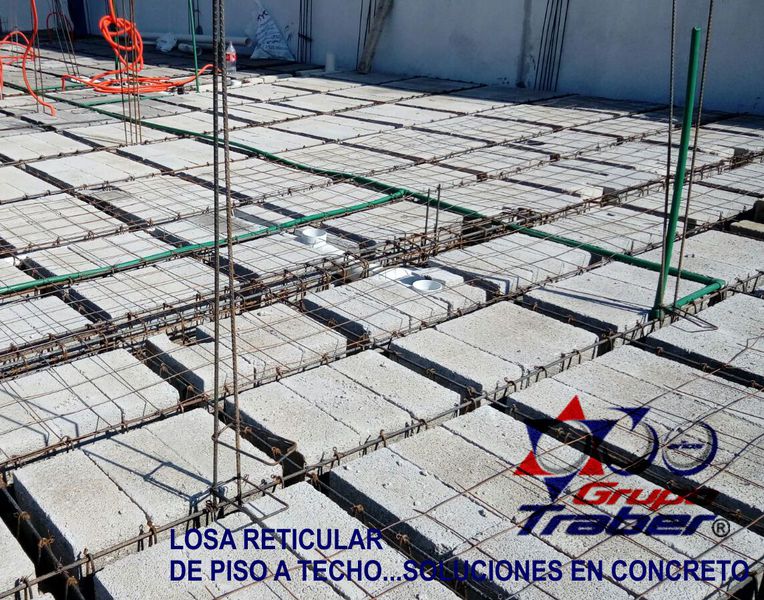

Sistema de Losa reticular

Se caracterizan debido a que por debajo se ven muchos cuadrados, los cuales tienen esa forma porque se hacen con módulos cuadrados estos pueden ser de:



Casetón de cemento, arena pómez estos son huecos con una tapa

·         10 cm x 20 cm x 40 cm

·         12 cm x 20 cm x 40 cm

·         15 cm x 20 cm x 40 cm

·         20 cm x 20 cm x 40 cm



Casetón de Poli estireno:

·         20 cm x 40 cm x 40 cm

·         25 cm x 40 cm x 60 cm

·         20 cm x 60 cm x 60 cm

·         10 cm x 40 cm x 60 cm



Los elementos que componen este sistema son:

  • Cimbra de contacto y apuntalamiento
  • Nervaduras de acero estructural
  • Casetón
  • Acero de refuerzo en la capa de compresión
  • Capa de compresión



Ventajas:

·        Cubre grandes áreas.

·        losa liviana de espesor uniforme.

·        Permite colocar muros divisorios.

·        Se puede apoyar directamente sobre las columnas sin necesidad de trabes de carga entre columna y columna.

·        Resiste fuertes cargas concentradas, ya que se distribuyen a áreas muy grandes a través de las nervaduras cercanas de ambas direcciones.

·        Las losas reticulares son más livianas y más rígidas que las losas macizas.
